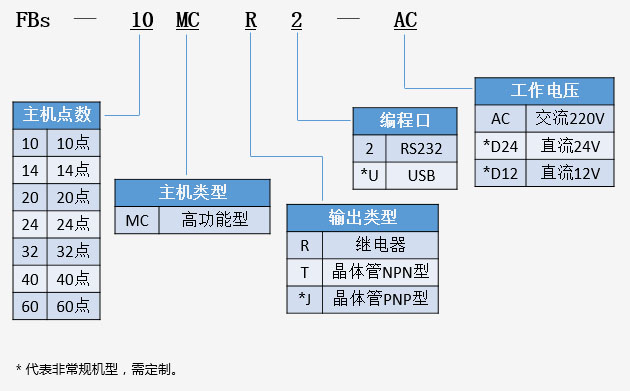

◆ 主機命名規則
◆ 型號規格一覽表
|
規格 型號 |
FBs-10MCR |
FBs-10MCT/J |
FBs-14MCR |
FBs-14MCT/J |
FBs-20MCR |
FBs-20MCT/J |
FBs-24MCR |
FBs-24MCT/J |
||
|
數位輸入 |
24VDC |
高速(200KHz) |
2點 |
2點 |
2點 |
2點 |
4點 |
4點 |
4點 |
4點 |
|
中速(20KHz) |
2點 |
2點 |
2點 |
2點 |
2點 |
2點 |
4點 |
4點 |
||
|
中低速 |
2點 |
2點 |
4點 |
4點 |
6點 |
6點 |
6點 |
6點 |
||
|
數位輸出 |
繼電器(R)/PhotoMos(O) |
4點 |
— |
6點 |
— |
8點 |
— |
10點 |
— |
|
|
晶體管 |
高速(200KHz) |
— |
2點 |
— |
2點 |
— |
4點 |
— |
4點 |
|
|
中速(20KHz) |
— |
2點 |
— |
4點 |
— |
4點 |
— |
4點 |
||
|
低速 |
— |
— |
— |
— |
— |
— |
— |
2點 |
||
|
通訊口 |
內建 |
1個通訊口Port0(USB或RS232) |
||||||||
|
可擴充 |
4個通訊口Port1~4(RS232或RS485或Ethernet或GSM或ZigBee) |
|||||||||
|
萬年歷 |
內建 |
|||||||||
|
內建電源供應器 |
SPW14—AC/D12/D24 |
SPW24—AC/D12/D24 |
||||||||
|
接線機構 |
7.62mm固定端子臺 |
7.62mm可拆卸端子臺 |
||||||||
|
外形尺寸(寬×高×深) |
60×90×80mm |
90×90×80mm |
||||||||
|
規格 型號 |
FBs-32MCR |
FBs-32MCT/J |
FBs-40MCR |
FBs-40MCT/J |
FBs-60MCR |
FBs-60MCT/J |
||
|
數位輸入 |
24VDC |
高速(200KHz) |
6點 |
6點 |
6點 |
6點 |
8點 |
8點 |
|
中速(20KHz) |
2點 |
2點 |
2點 |
2點 |
— |
— |
||
|
中低速 |
12點 |
12點 |
16點 |
16點 |
28點 |
28點 |
||
|
數位輸出 |
繼電器(R)/PhotoMos(O) |
12點 |
— |
16點 |
— |
24點 |
— |
|
|
晶體管 |
高速(200KHz) |
— |
6點 |
— |
6點 |
— |
8點 |
|
|
中速(20KHz) |
— |
2點 |
— |
2點 |
— |
— |
||
|
低速 |
— |
4點 |
— |
8點 |
— |
16點 |
||
|
通訊口 |
內建 |
1個通訊口Port0(USB或RS232) |
||||||
|
可擴充 |
4個通訊口Port1~4(RS232或RS485或Ethernet或GSM或ZigBee) |
|||||||
|
萬年歷 |
內建 |
|||||||
|
內建電源供應器 |
SPW24—AC/D12/D24 |
|||||||
|
接線機構 |
7.62mm可拆卸端子臺 |
|||||||
|
外形尺寸(寬×高×深) |
130×90×80mm |
175×90×80mm |
||||||
◆ 電源規格參數
|
規格 項目 |
DC電源 |
AC電源 |
|
輸入電壓 |
12/24VDC（-10%/+20%） |
100~240VAC（-15%/+10%） |
|
電源頻率 |
— |
50/60Hz±5% |
|
最大功率消耗（內建的電源供應器） |
10/14點主機：21W(SPW14-AC) 其他主機：36W(SPW14-AC) |
10/14點主機：21W(SPW14-AC) 其他主機：36W(SPW14-AC) |
|
突入電流 |
20A,DC24V |
20A,264VAC |
|
允許瞬間斷電時間 |
2ms以內 |
20ms以內 |
|
保險絲規格 |
1A,125VAC |
2A,250VAC |
◆ 環境規格參數
|
項 目 |
規格 |
備注 |
|
|
工作外圍溫度 |
密閉設備 |
5℃～40℃ |
永久性的安裝 |
|
開放設備 |
5℃～55℃ |
||
|
儲存溫度 |
-25℃～+70℃ |
||
|
相對濕度(不結露，RH2) |
5%～95% |
||
|
污染等級 |
Degree II |
||
|
抗腐蝕性 |
依據IEC68標準 |
||
|
海拔高度 |
≤2000M |
||
|
耐振動 |
使用DIN RAIL固定 |
0.5G，3軸方向各2小時 |
|
|
螺絲固定 |
2G，3軸方向各2小時 |
||
|
耐沖擊 |
10G，3軸方向各3次 |
||
|
耐噪聲 |
1500Vp-p，脈寬1us |
||
|
耐電壓 |
1500VAC，1分鐘 |
L,N對任一端子 |
|

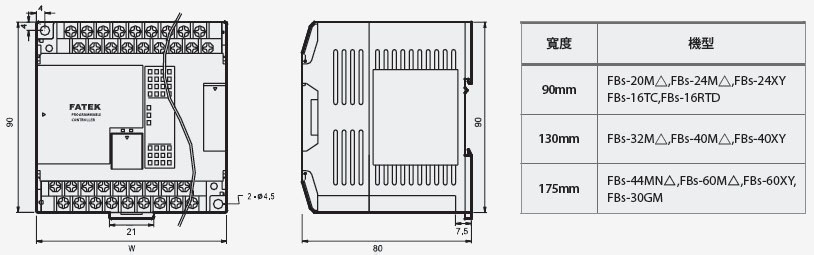

◆ 外觀和尺寸
