XC2-60R/T/RT-E/C說明
36點NPN型輸入，24點繼電器（R）或晶體管（T）或繼電器晶體管混合（RT）輸出AC220V（E）或DC24V（C）電源
可外接擴展BD板
可帶時鐘并對數據進行掉電保持
支持基本的邏輯控制和數據運算
支持高速計數、脈沖輸出、外部中斷、C語言編輯功能塊、I/O點的自由切換、自由格式通訊、MODBUS通訊等功能
一般規格
| 項目 | 規格 |
| 絕緣電壓 | DC 500V 2MΩ以上 |
| 抗噪聲 | 1000V 1uS 脈沖1分鐘 |
| 環境溫度 | 0℃~60℃ |
| 環境濕度 | 5%~95% |
| 通訊口1 | RS-232，連接上位機、人機界面編程或調試 |
| 通訊口2 | RS-232/RS-485，聯網或連接智能儀表、變頻器等 |
| 通訊口3 | BD板擴展通訊口RS-232/RS-485 |
| 安裝 | 可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
| 接地 | 第三種接地（不可與強電系統公共接地） |
性能規格
| 項目 | 規格 | |
| 程序執行方式 | 循環掃描方式、定時掃描方式 | |
| 編程方式 | 指令、梯形圖并用 | |
| 處理速度 | 0.5us | |
| 停電保持 | 使用FlashROM及鋰電池 | |
| 用戶程序容量 | 8000步 | |
| I/O點數 | 輸入36點，輸出24點 | |
| 輸出形式 | R：繼電器；T：晶體管；RT：繼電器晶體管混合 | |
| 供電電源 | E：AC220V；C：DC24V | |
| 內部線圈點數(M) | 8512點 | |
|
定時器（T） |
點數 | 640點 |
| 規格 |
100mS定時器：設置時間0.1~3276.7秒 10mS定時器：設置時間0.01~327.67秒 1mS定時器：設置時間0.001~32.767秒 |
|
|
計數器（C） |
點數 | 640點 |
| 規格 |
16位計數器：設置值K0~32767 32位計數器：設置值K0~2147483647 |
|
| 數據寄存器（D） | 2512字 | |
| FlashROM寄存器（FD） | 768字 | |
| 高速處理功能 | 高速計數、脈沖輸出、外部中斷 | |
| 定時掃描間隔設置 | 0~99mS | |
| 口令保護 | 6位長度ASCII | |
| 自診斷功能 |
上電自檢、監控定時器、語法檢查 |
|

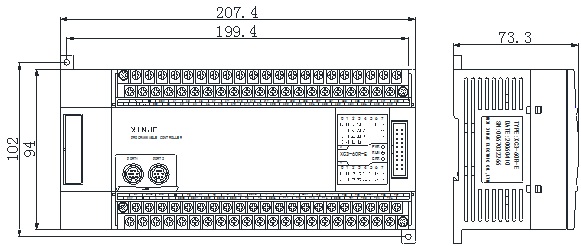

產品外觀及尺寸(單位:mm)
